柱状図(ちゅうじょうず)と地層(ちそう)の対比(たいひ)

ある場所(ばしょ)の地層(ちそう)の重(かさ)なりを、下(した)から上(うえ)へ柱(はしら)のように表(あらわ)した図(ず)を柱状図(ちゅうじょうず)という。大地(だいち)の変動(へんどう)がなければ、下(した)にある層(そう)ほど古(ふる)く積(つ)もった層(そう)。

離(はな)れた地点(ちてん)の地層(ちそう)を比(くら)べて、同(おな)じ時期(じき)にできた層(そう)をつなぐことを地層(ちそう)の対比(たいひ)という。対比(たいひ)には、火山灰(かざんばい)の層(そう)のように広(ひろ)い範囲(はんい)に同時(どうじ)に積(つ)もり、見分(みわ)けやすい層(そう)を使(つか)う。このような層(そう)をかぎ層(そう)という。

地層(ちそう)の対比(たいひ)をするときは、地表(ちひょう)からの深(ふか)さだけでなく、海面(かいめん)を基準(きじゅん)（新しいタブで開きます）にした標高(ひょうこう)をそろえて比(くら)べる。地点(ちてん)ごとに地面(じめん)の高(たか)さが違(ちが)うため。

（押すと拡大して表示します）

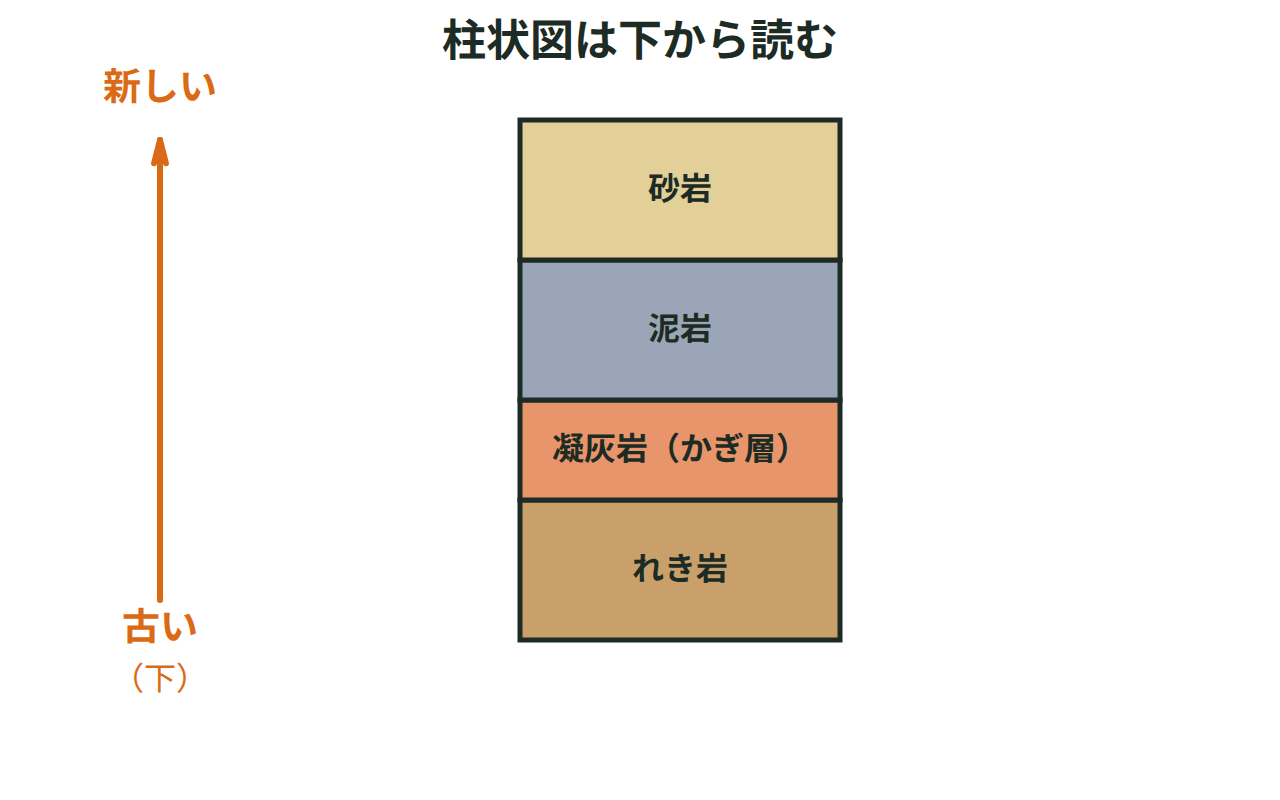

柱状図(ちゅうじょうず)は下(した)から順(じゅん)に読(よ)む。下(した)かられき岩(いわ)（新しいタブで開きます）・凝灰岩(ぎょうかいがん)（かぎ層(そう)）・泥岩(でいがん)・砂岩(さがん)の順(じゅん)に重(かさ)なっていれば、一番下(いちばんした)のれき岩(いわ)が最(もっと)も古(ふる)く、一番上(いちばんうえ)の砂岩(さがん)が最(もっと)も新(あたら)しい。

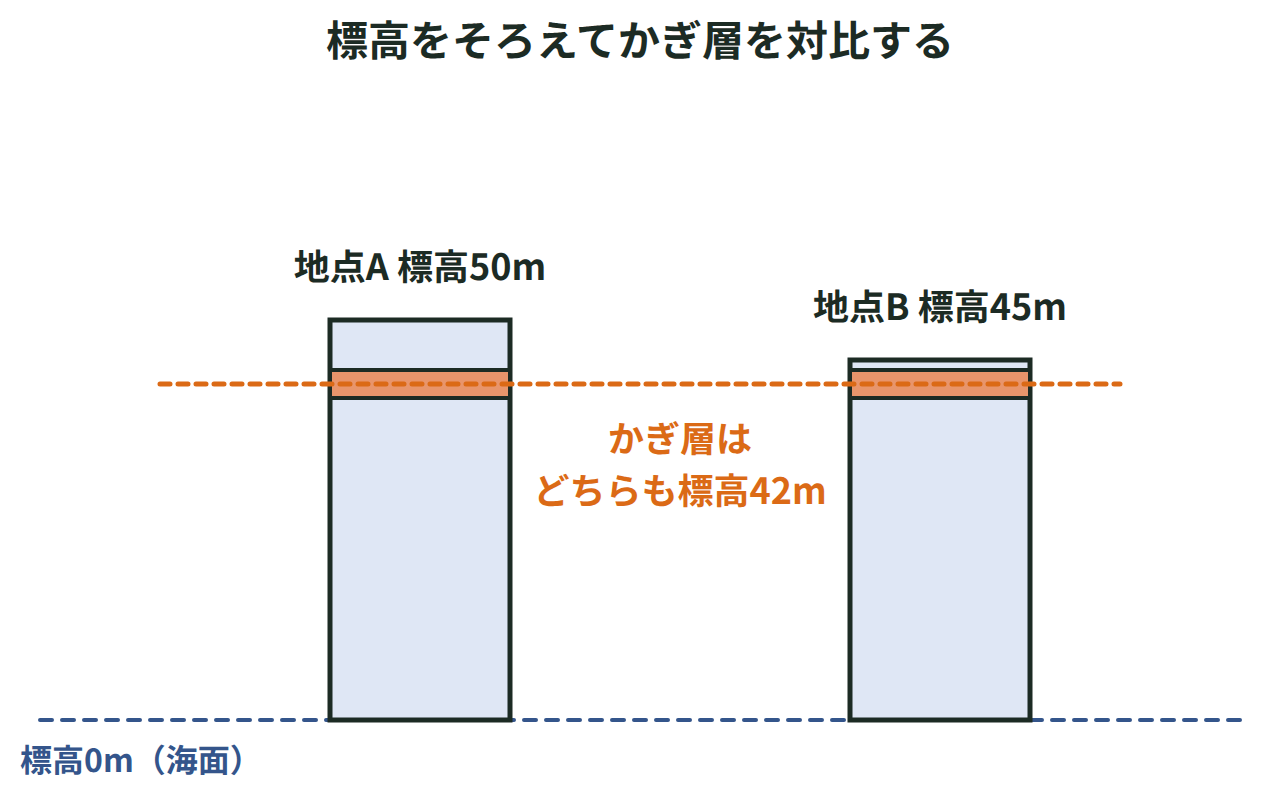

たとえば地点(ちてん)Aは地表(ちひょう)の標高(ひょうこう)50m、かぎ層(そう)が地表(ちひょう)から8mの深(ふか)さにある。地点(ちてん)Bは地表(ちひょう)の標高(ひょうこう)45mで、かぎ層(そう)が地表(ちひょう)から3mの深(ふか)さにある。どちらのかぎ層(そう)も標高(ひょうこう)42m（50－8、45－3）なので、同(おな)じ時期(じき)にできた層(そう)だと分(わ)かる。

標高(ひょうこう)をそろえずに地表(ちひょう)からの深(ふか)さだけで比(くら)べると、地点(ちてん)ごとの地面(じめん)の高(たか)さの違(ちが)いで、同(おな)じ層(そう)が違(ちが)う深(ふか)さにずれて見(み)えてしまう。

（押すと拡大して表示します）

かぎ層(そう)が使(つか)えるのは、火山(かざん)の噴火(ふんか)で広(ひろ)い範囲(はんい)に同時(どうじ)に火山灰(かざんばい)が降(ふ)り積(つ)もるため。離(はな)れた地点(ちてん)でも同(おな)じ火山灰(かざんばい)の層(そう)なら、同(おな)じ時期(じき)にできたと考(かんが)えられる。

もともと水平(すいへい)に積(つ)もった地層(ちそう)が波打(なみう)つように曲(ま)がったものをしゅう曲(きょく)、地層(ちそう)が割(わ)れてずれたものを断層(だんそう)という。どちらも大地(だいち)の変動(へんどう)で起(お)こる。

しゅう曲(きょく)や断層(だんそう)で地層(ちそう)の上下(じょうげ)が入(い)れ替(か)わっている場所(ばしょ)では、「下(した)ほど古(ふる)い」という基本(きほん)の規則(きそく)がそのまま使(つか)えないこともある。
